S&P HCBT/4/6 H Ex Ø 315 - Ø 560

Detailní popis produktu

S&P HCBT/4/6 H Ex

Popis
Ventilátory typu HCBT EX jsou axiální nevýbušné ventilátory v zajištěném provedení "e", použitelné k montáži na stěnu.
Jsou vhodné pro větší průtoky a malé tlakové ztráty vzduchovodů.
Jsou určeny k dopravě vzduchu bez mechanických částic,
které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory jsou určeny pro prostředí ZÓNA 1 podle
ČSN EN 60079-14/7.98 (dříve SNV 2). Nesmí být vystaveny přímému vlivu počasí. Ventilátory je možno instalovat ve vodorovné
i svislé poloze. Ventilátory nelze regulovat transformátorovými ani elektronickými regulátory otáček.
Pro ventilátory s proměnným úhlem nastavení lopatek platí, že tento výrobcem nastavený úhel nemůže být měněn.
Ventilátory je třeba skladovat v krytém a suchém skladu. Ventilátory jsou vyráběny v systému jakosti ISO 9001

Skříň
je z ocelového plechu, opatřeného černým epoxydovým lakem, držáky a šrouby jsou navíc galvanicky pokoveny.

Oběžné kolo
je vyrobeno ze slitiny Al. Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí - 20 až + 40C.
Natočení lopatek je standardně 32 nebo 34.

Motor
asynchronní s kotvou nakrátko, stator s chladicími žebry, povrchová úprava černým epoxydovým lakem s izolací třídy F.
Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.

Směr otáčení
Je možno objednat oběžné kolo pro opačný směr otáčení. U nástěnného provedení je standardně průtok vzdušniny od motoru
k oběžnému kolu, u potrubního opačně.

Svorkovnice
je v nevýbušném provedení a je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).

Regulace otáček
Nevýbušné ventilátory nejsou určeny pro regulaci otáček.

Hluk

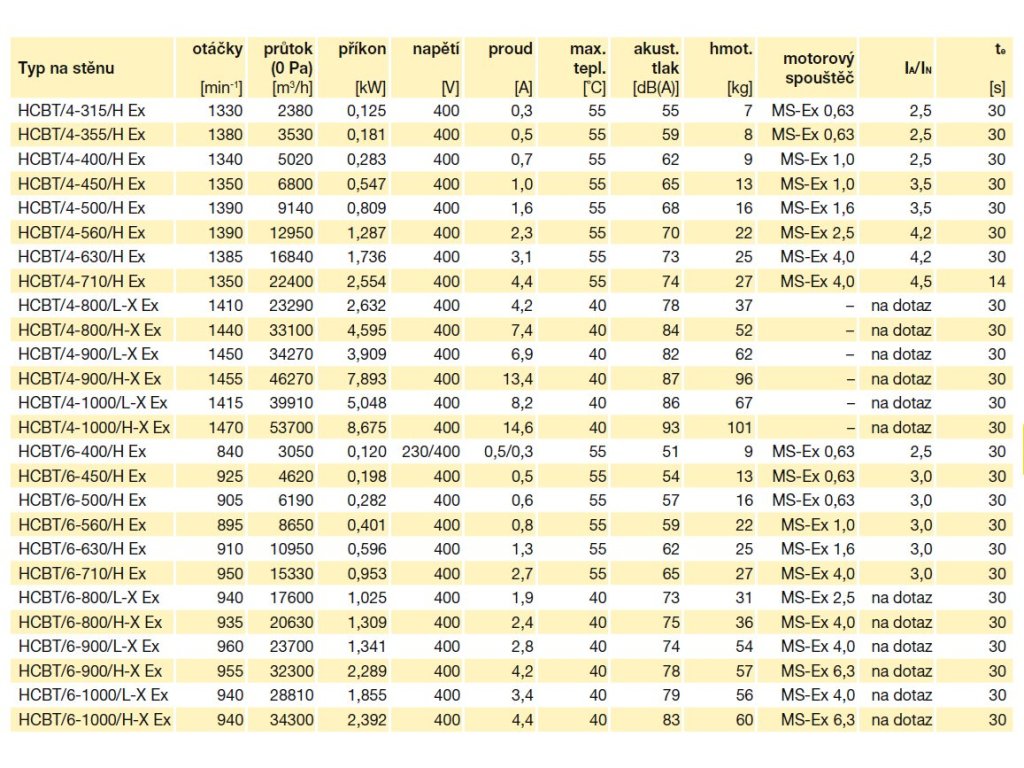

emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola
(minimálně však 1,5 m) na straně sání.

Montáž
v každé poloze osy motoru. Ventilátory HCBT lze instalovat výlučně do stěny, výtlak a sání musí zůstat volné
(při montáži do potrubní sítě nevyhoví ventilátor z hlediska dovoleného oteplení).

Pokyny
Informujte se na speciální provedení (jiné úhly natočení lopatek) a aktuálně dodávané speciální příslušenství.
Vyžádejte si informace o dodacích termínech.

Pozor:
Ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem

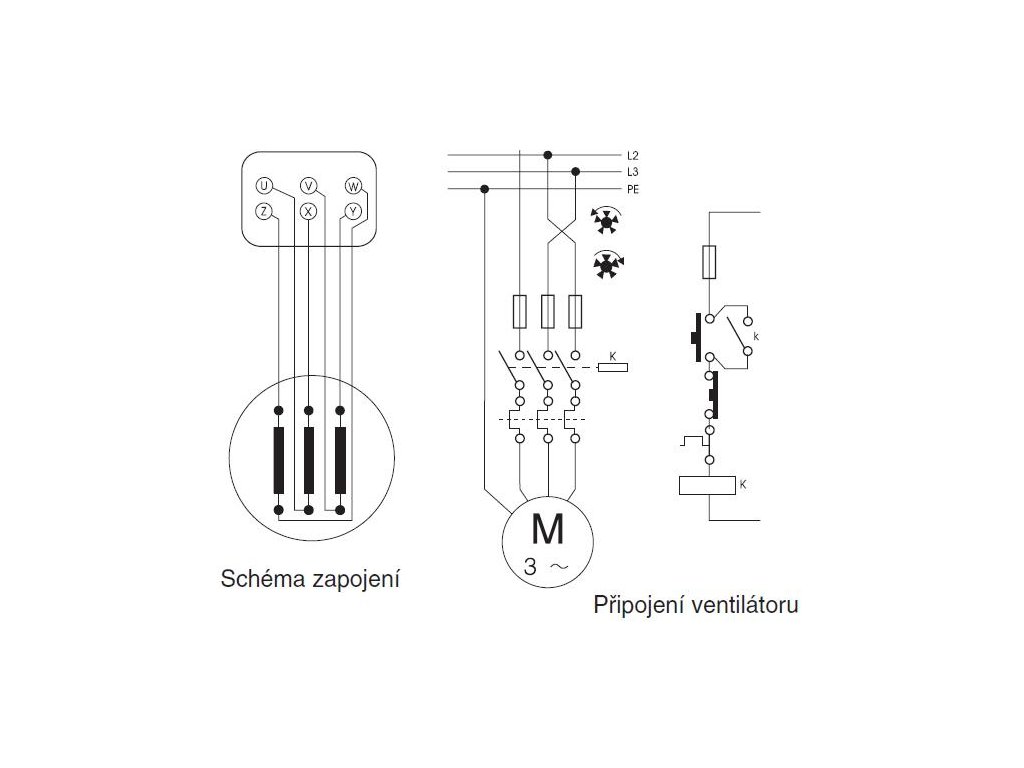

či jinými obchodními organizacemi. Ventilátory HCBT, TCBT/4 315 Ex lze v síti 3 x 400 V provozovat výlučně v zapojení do hvězdy.

Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty I_n, I_a/I_n a t_e uvedené
v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
