S&P EDM Ø 95 / 100 / 120

Detailní popis produktu

S&P EDM

Skříň

je z kvalitního nárazuvzdorného plastu, barva je bílá. Skříň je určena k montáži na stěnu.

Oběžné kolo

je axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a výkonově optimalizovaných lopatek. Na hřídeli je zajištěno ocelovou pružinou proti sklouznutí.

Motor

je asynchronní s kotvou nakrátko a stíněným pólem, pro trvalý provoz. Maximální provozní teplota okolí je 40°C. Vinutí je chráněno proti kondenzátu přídavným krytem. Motor má ochranu proti přetížení a dvojitou izolaci. Krytí IP44, provedení H IP40, provedení 12V IP57. Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce.

Svorkovnice

obsahuje odlehčovací sponu proti vytržení kabelu.

Regulace otáček

změnou napětí speciálními regulátory.

Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5m ve volném akustickém poli.

Montáž

horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Provedení „Z“ bez omezení. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení.

Varianty

S – základní provedení
Z - kuličková ložiska

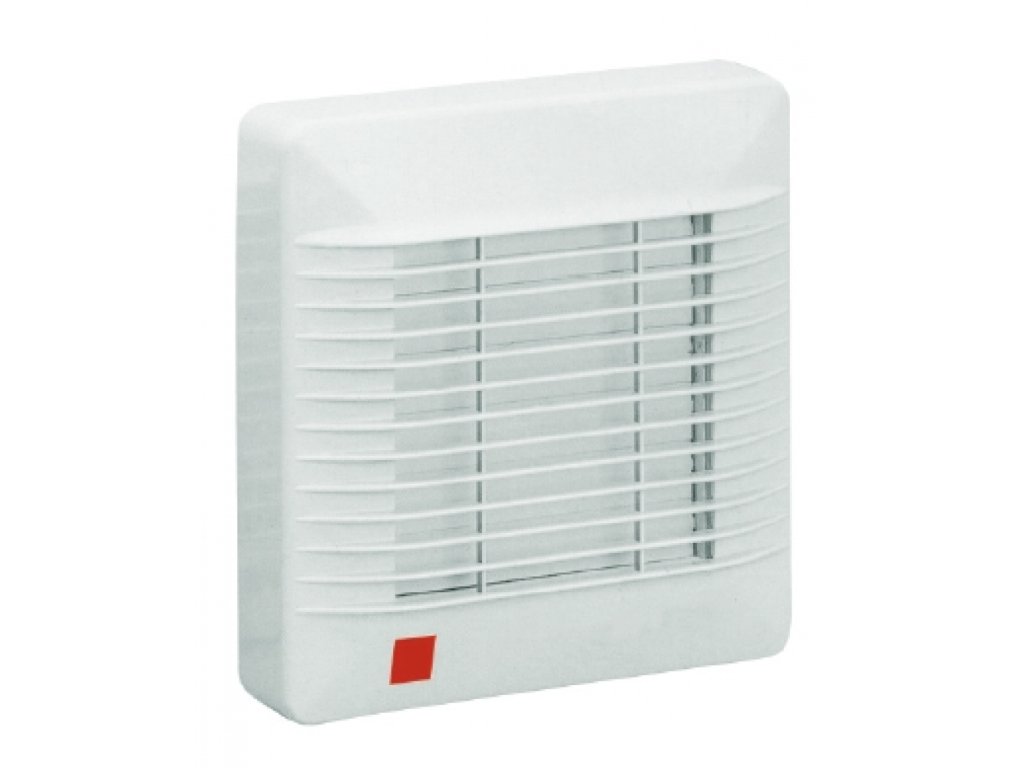

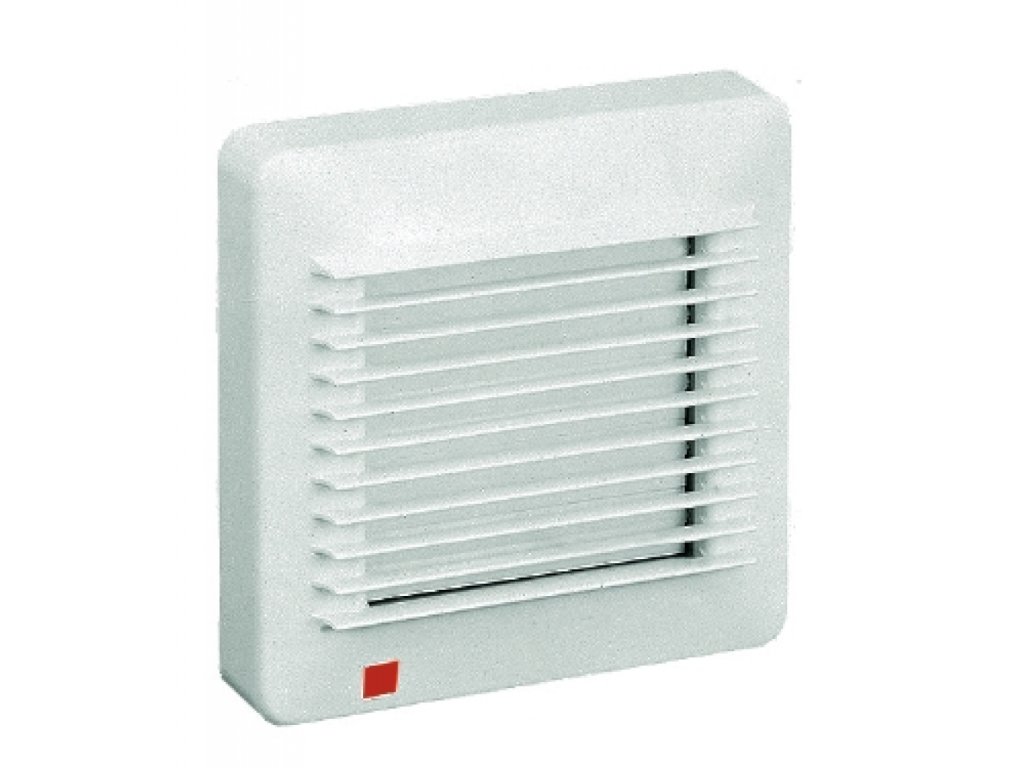

C – provedení s automatickou elektrickou zpětnou žaluziovou klapkou (zpožděnou o cca 45 s)
T – zpožděný doběh cca 4–8 minut
R – nastavitelný doběh 2–20 minut
E - vestavěné čidlo reagující na světlo
H - nastavitelný hygrostat
VM – okenní provedení s tahovým vypínačem
12V – provedení s bezpečným napětím IP57

 Příslušenství EL

• HIG 2 prostorový hygrostat (K 8.2)

Pokyny

Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přes stěnu. Ventilátory lze použít ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. Varianty R a T je možné spouštět tlačítkem.
